1、基于EN-2000的集中型FA方案
基于EN-2000配電自動化(SCADA)系統和Enet200系列FTU、Enet400系列DTU，F(xiàn)TU/DTU和SCADA主站間依靠可靠光纖通信，可以實現集中型配網自動化（FA）方案。正常情況下，主站SCADA系統實時監控饋線運行情況。當線路發生相間短路、單相接地故障時，F(xiàn)TU/DTU將故障信息及時上傳主站系統，主站系統對故障點實現準確定位，通過自動或手動遙控的方式斷開故障點兩側的開關，實現快速故障隔離；合上開關出口開關、聯絡開關，實現非故障線路的供電恢復。
2、基于Enet200的就地重合器式FA方案
2.1 就地重合器式FA介紹
就地重合器式饋線自動化（FA）適用于主站與終端間不具備可靠通信條件的區域或不具備通信條件的區域。可應用于架空線路、架空電纜混合線路以及電纜線路。
就地重合器式饋線自動化是指發生故障時，通過線路開關間的邏輯配合，利用重合器實現線路故障定位、隔離和非故障區域恢復供電。
就地重合器式FA也可以和主站系統配合使用：
l 就地重合器式FA獨立于自動化主站，就地實現區域內故障定位、故障隔離和供電恢復，從而實現完整的FA功能；
l 主站系統為互動和優化提供技術手段，主要承擔數據分析和管理輔助決策的功能，并通過YK功能作為就地重合器式FA操作補充。
就地重合器式FA分為以下幾種類型：
l 電壓時間型FA
l 電壓電流時間型FA
l 自適應綜合型FA
2.2 Enet200系列FTU的FA邏輯
Enet200系列產品全部具有三遙（遙信、遙測、遙控）和保護動作功能。在FA應用上，可以靈活配置保護動作邏輯、電壓-時間型動作邏輯、電壓-電流時間型動作邏輯，以及自適應綜合型動作邏輯。
2.2.1 保護動作邏輯
Enet200系列FTU具有限時速斷、過流、零序保護功能，可以直接切除故障。
Enet200系列FTU具有重合閘功能，可以配置重合閘一次、二次和三次重合閘。
Enet200系列FTU和斷路器配合，可以應用于變電站出線開關、分段/聯絡斷路器、用戶分界斷路器，具備相間故障檢測及跳閘功能，單相接地故障檢測及跳閘功能。
2.2.2 看門狗控制邏輯

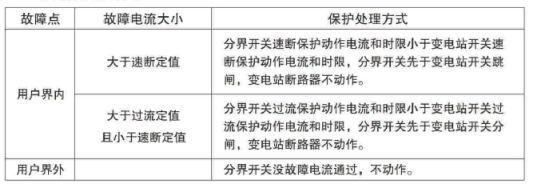

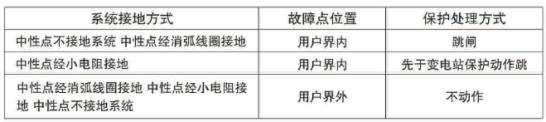

Enet200系列FTU具有限時速斷、過流、零序保護功能，應用于用戶分界開關，和斷路器配合可以實現看門狗控制邏輯：
（1） 單向接地故障處理：
（2） 相間短路故障處理：
Enet200系列FTU和用戶分界負荷開關配合，組成用戶分界智能負荷開關，控制邏輯如下：
l 在發生單相接地故障時，控制邏輯同斷路器開關的控制邏輯；
l 在發生相間短路故障時，由變電站出線開關保護動作跳閘，線路失電，用戶分界智能負荷開關如果有故障電流記憶，則失壓分閘并閉鎖。
2.2.3 電壓-時間型動作邏輯

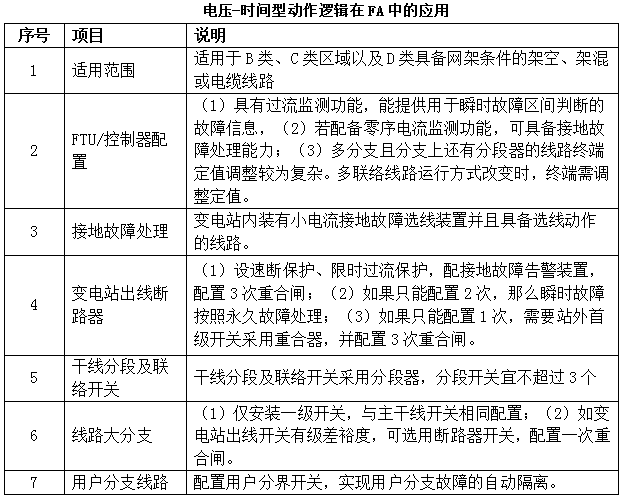

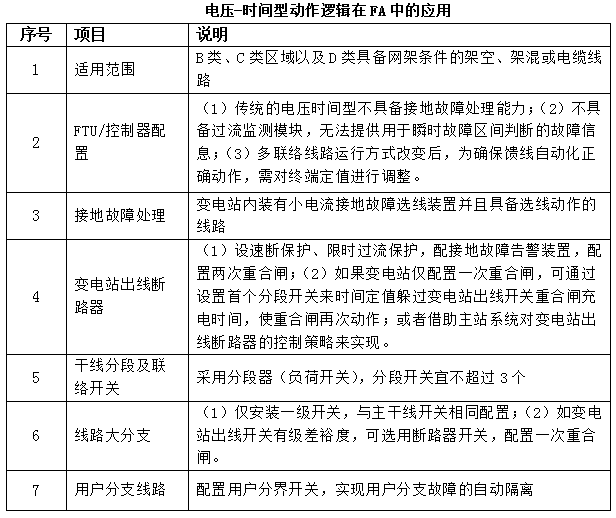

Enet200系列FTU具有“無壓分閘、來電延時合閘”的控制邏輯，和負荷開關配合，應用于配電線路的分段/聯絡開關，在“電壓-時間型”饋線自動化中，作為FA方案中的“電壓-時間型分段器”使用。它和變電站出線開關相配合，通過二次合閘來實現故障隔離和非故障區段的供電恢復。
電壓-時間型控制邏輯有兩個重要參數需要整定：X時限和Y時限。
l X時限：它是指從分段器電源側加壓至該分段器合閘的時延，一般設為7秒。
l Y時限：它的含義是若分段器合閘后在未超過Y時限的時間內又失壓，則該分段器分閘并被閉鎖在分閘狀態，下一次分段器電源側加壓時也不再自動重合。Y時限一般設為大于1秒。
2.2.4 電壓電流時間型動作邏輯
Enet200系列FTU具有“記憶失壓次數和過流次數”的控制邏輯，和負荷開關配合，應用于配電線路的分段/聯絡開關，在“電壓-電流時間型”饋線自動化中，作為FA方案中的“電壓-電流時間型分段器”使用。它和變電站出線開關相配合，通過多次重合閘實現故障區間隔離和非故障區段恢復供電。
電壓-電流時間型控制邏輯也有X時限和Y時限兩個重要參數，意義和電壓-時間型控制邏輯相同。另外還有如下重要參數：
l 失壓計數次數：在一次故障處理周期內，失壓計數次數達到設定值以前，執行來電延時合閘的動作邏輯，如果達到了設定值，則閉鎖于分閘狀態。
l 過流計數次數：在一次故障處理周期內，過流計數次數達到設定值以前，執行來電延時合閘的動作邏輯，如果達到了設定值，則閉鎖于分閘狀態。
l 計數復位時間：在一次故障處理過程中，失壓計數次數和過流計數次數均未達到設定值，在一定的復位時間后會清零并恢復到預先整定的初始狀態，為下一次故障處理做好準備。
2.2.5 自適應綜合型動作邏輯

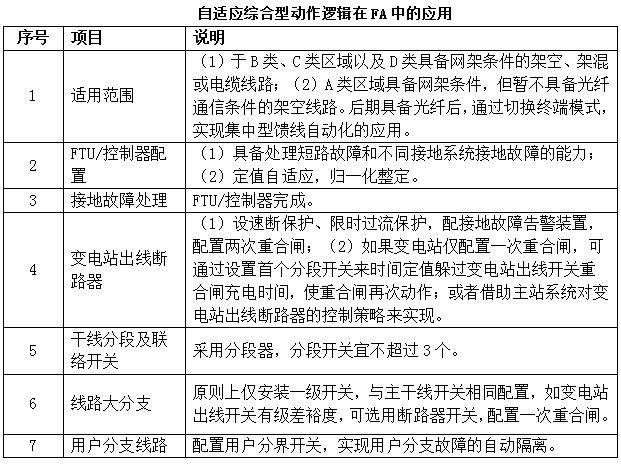

自適應綜合型饋線自動化是通過“無壓分閘、來電延時合閘”方式、結合短路/接地故障檢測技術與故障路徑優先處理控制策略，配合變電站出線開關二次合閘，實現多分支多聯絡配電網架的故障定位與隔離自適應，一次合閘隔離故障區間，二次合閘恢復非故障段供電。
2.3 Enet200系列FTU產品在FA中的應用

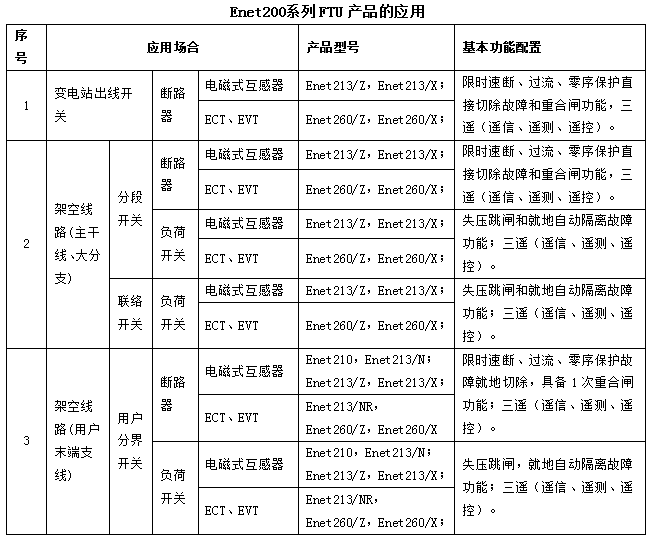

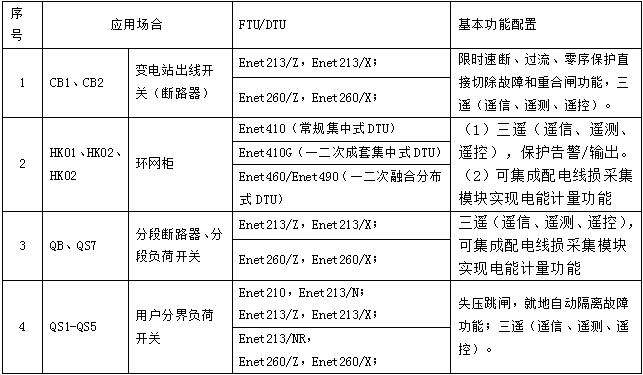

能聯電氣把配電自動化的基礎部分作為公司的業務發展方向，Enet200系列FTU產品，能滿足和適用于各種類型的FA實施方案。
